آماری که پلیس راهور منتشر کرده نشان می‌دهد بخشی از تصادفات جاده‌ای در شرایط بارندگی به دلیل اختلال در عملکرد برف پاک کن‌ها رخ می‌دهد. اینجاست که اهمیت آشنایی با مکانیزم برف پاک کن خودرو بیش از پیش روشن می‌شود.
اما واقعاً برف پاک کن چگونه کار می‌کند؟ چه اجزایی باعث حرکت هماهنگ تیغه‌ها روی شیشه می‌شوند؟ چرا خرابی موتور یا گیربکس برف پاک کن می‌تواند امنیت رانندگی را به خطر بیندازد؟ در این مقاله، ضمن بررسی دقیق طرز کار و اجزای سیستم برف پاک کن خودرو، به مشکلات رایج آن و روش‌های رفع عیب نیز خواهیم پرداخت تا با زبانی ساده با یکی از مهم‌ترین مکانیزم‌های ایمنی خودرو بیشتر آشنا شوید.
مکانیزم برف پاک کن چیست و چرا اهمیت دارد؟
سیستم یا مجموعه برف‌پاک کن خودرو شاید به ظاهر ساده باشد؛ اما ترکیبی دقیق از چند بخش مکانیکی و الکتریکی است که با همکاری هم شیشه جلو را پاک و دید راننده را در شرایط بارانی یا برفی تضمین می‌کنند. این مکانیزم شامل: دسته برف پاک کن، موتور، اهرم‌بندی، تیغه‌ها و مسیر مدار آب (شامل: پمپ شیشه‌شور، لوله‌کشی و چشمه‌ها) است. هماهنگی این اجزا باعث می‌شود راننده همیشه کنترل کامل بر مسیر داشته باشد و یکی از مهم‌ترین سیستم‌های ایمنی خودرو محسوب می‌شود.
نقش برف پاک کن در ایمنی خودرو
ایمنی راننده در شرایط بارندگی و برف به وضوح دید وابسته است. هرگونه اختلال در سیستم برف‌پاک‌کن مثل: خرابی موتور، گیر کردن تیغه‌ها یا مشکل در مسیر مدار آب می‌تواند دید راننده را کاهش دهد و احتمال تصادف را بالا ببرد. به همین دلیل آشنایی با مکانیزم برف‌پاک‌کن و اجزای آن نه‌تنها برای تعمیر و نگهداری، بلکه برای افزایش ایمنی رانندگی بسیار حیاتی است.
فیلم آموزشی کامل اجزای برف پاکن خودرو
اجزای اصلی سیستم برف پاک کن خودرو
سیستم برف پاک کن خودرو از چند بخش کلیدی تشکیل شده است که هر کدام نقش مهمی در پاک کردن شیشه و حفظ دید راننده دارند. آشنایی با این اجزا به شما کمک می‌کند تا مکانیزم برف پاک کن خودرو را بهتر درک کرده و در صورت بروز مشکل، سریع‌تر اقدام به رفع عیب کنید.
دسته برف پاک کن
یک قطعه داخل اتاقک خودرو است که باتوجه به خودروهای کشور که چپ فرمان هستند؛ دسته برف پاک کن در سمت راست فرمان تعبیه شده و بسته به نوع خودرو علائمی برای راهنمایی عملکرد برف پاک کن برروی خود دارد. بعنوان مثال: کند یا تند کردن حرکت برف پاکن‌ها، روشن یا خاموش کردن آن‌ها، فرمان خروج آب از چشمه و … همگی با آیکن‌های خاصی نمایش داده شده‌اند.
از لحاظ مکانیزم عملکردی برف پاک کن در این قسمت باید متذکر شد که دسته برف پاک کن توسط سیم کشی رابط به موتور برف پاک کن متصل شده و از سویی موتور توسط اهرم بندی، تیغه‌های برف پاک کن را به حرکت در می‌آرود.
موتور برف پاک کن
موتور وظیفه تامین نیروی لازم برای حرکت تیغه‌ها را دارد و قلب مکانیزم برف پاک کن اتومبیل محسوب می‌شود. بهطور کلی اجزای عمومی موتور برف پاک کن شامل موارد زیر است:
- موتور
- مکانیزم انتقال گشتاور
- مکانیزم مجموعه پارک
انواع موتور برف پاک کن از لحاظ ساختار کلی تفاوت خاصی با یکدیگر ندارند؛ غیر از این نکته مهم که بعضی از مدل‌های برف پاک کن که برای شیشه جلو خودرو استفاده می‌شوند، دارای حالت دو دور یا دو سرعته هستند. در صورتیکه برف پاک کن شیشه عقب خودرو تک دور یا تک سرعته است.
گیربکس و مکانیزم انتقال حرکت (اهرم بندی برف پاک کن)
رابط بین موتور و تیغه، گیربکس یا همان اهرم‌بندی مکانیکی برف پاک کن است. در واقع حرکت موتور را به بازوها و تیغه‌ها منتقل می‌کند. مهم‌ترین وظیفه اهرم بندی، تبدیل حالت دورانی موتور به حالت رفت و برگشتی است.
دارای اشکال و ابعاد مختلف است و از سویی قدرت، صعف، کیفیت کار و مدل پاک کردن شیشه به این اهرم‌ها مرتبط است. لازم به ذکر است که گیربکس برف پاک کن باعث حرکت رفت و برگشتی هماهنگ تیغه‌ها روی شیشه جلو می‌شود و عملکرد صحیح سیستم به آن وابسته است.

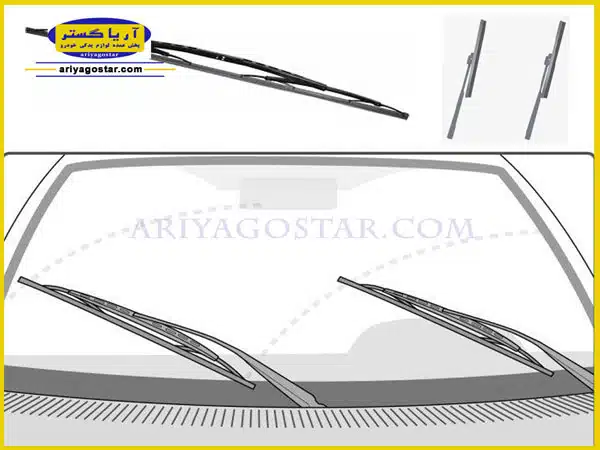

تیغه‌ها
هدف عملکرد درست برف پاک کن تیغه‌ها هستند. بازوها، تیغه‌ها را روی شیشه هدایت می‌کنند و تیغه‌ها با تماس مستقیم، آب، برف و گردوغبار را پاک می‌کنند. تیغه برف پاک کن دارای: فرم، جنس و اشکال مختلف است.
ضامن‌های اتصال مهم‌ترین اجزای تیغه به‌شمار می‌روند؛ چراکه شل شدن ضامن‌ها باعث کاهش عملکرد و کیفیت پاک کردن شیشه‌ها می‌شود.

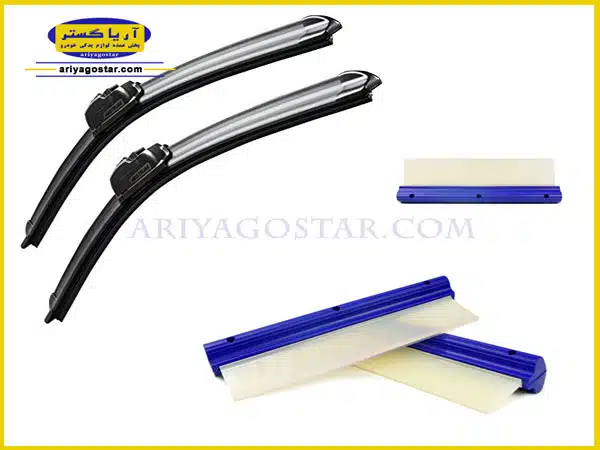

انواع تیغه برف پاک کن
در جدول زیر انواع تیغه‌های برف پاک کن خودرو را معرفی می‌کنیم:
| نوع تیغه | جنس | مزایا | معایب | طول عمر تقریبی |
|---|---|---|---|---|
| معمولی (پلاستیکی) | پلاستیک فشرده | قیمت پایین | خشک شدن سریع، ترک‌خوردگی، عمر کوتاه | ۶ ماه تا ۱ سال |
| ژله‌ای (سیلیکونی) | سیلیکون نرم و انعطاف‌پذیر | چسبندگی بهتر به شیشه، عملکرد عالی در باران | قیمت بالاتر نسبت به نوع معمولی | ۱ تا ۲ سال |
برای کسب اطلاعات درباره شیشه بالابر امکو کلیک کنید.
لاستیک‌ها
از مهم‌ترین مزایای لاستیک برف پاک کن، تعویض آن بدون تغییر تیغه‌ها است و معمولا با دو خار فلزی بلند نگه داشته می‌شوند. لاستیک برف‌پاک‌کن خودرو بخشی از مجموعه برف‌پاک‌کن است که به دلیل تماس مستقیم با هوا در فصول مختلف، به‌ویژه در گرمای تابستان و سرمای زمستان، دچار خشکی و فرسودگی شده و نیاز به تعویض پیدا می‌کند.
مدار و سیم‌کشی برف‌پاک‌کن
ترکیب مدار و سیم‌کشی، سیستم برف‌پاک‌کن برقی را ایجاد می‌کنند. مدار مجموعه برف پاک کن خودرو شامل موارد زیر است:
- جعبه فیوز
- کلید برف پاک کن
- موتور برف پاک کن
- موتور پمپ شیشه شور
مکانیزم الکتریکی مجموعه برف‌پاک‌کن خودرو به این صورت عمل می‌کند که جریان برق پس از عبور از فیوز، وارد کلید برف‌پاک‌کن شده و سپس از آن خارج شده و به موتور برف‌پاک‌کن می‌رسد. موتور برف‌پاک‌کن دارای سه زغال است: زغال شماره یک به قطب منفی متصل است، روبه‌روی آن زغال دور کند قرار دارد و در زاویه‌ای دیگر زغال دور تند جای گرفته است. این آرایش به‌گونه‌ای طراحی شده که ولتاژ بیشتری برای ایجاد سرعت بالاتر (دور تند) فراهم شود.
شایان ذکر است این دو بخش، انرژی موتور و پمپ شیشه‌شور را تامین می‌کند. از سویی مدار آب و پمپ شیشه‌شور نیز مایع شست‌وشو را از مخزن به شیشه هدایت کرده و به تیغه‌ها اجازه می‌دهد سطح شیشه را کاملاً پاک کنند.
با توجه به این اجزا، می‌توان گفت سیستم برف پاک‌کن یک مجموعه مکانیکی-الکتریکی هماهنگ است که برای ایجاد دید مناسب راننده طراحی شده است. برای کسب اطلاعات بیشتر درباره برف پاک کن امکو کلیک کنید.
طرز کار مکانیزم برف‌پاک‌کن چگونه است؟
سیستم برف‌پاک‌کن خودرو از اجزای مکانیکی و الکتریکی متعددی تشکیل شده که با همکاری یکدیگر، حرکت رفت و برگشتی تیغه‌ها را برای پاک‌سازی شیشه جلو فراهم می‌کنند. در این بخش، به بررسی نحوه عملکرد این اجزا می‌پردازیم.
مکانیزم حرکتی رفت و برگشتی
زمانی که راننده دسته برف‌پاک‌کن را فعال می‌کند، جریان برق به موتور الکتریکی منتقل می‌شود. موتور با چرخش خود، نیروی دورانی تولید می‌کند که از طریق چرخ‌دنده مارپیچی به اهرم‌بندی منتقل می‌شود. این چرخ‌دنده سرعت چرخش موتور را کاهش و گشتاور آن را افزایش می‌دهد تا حرکت رفت و برگشتی تیغه‌ها امکان‌پذیر شود. اهرم‌بندی این حرکت را به تیغه‌ها منتقل کرده و آن‌ها را به حرکت درمی‌آورد تا شیشه جلو پاک‌سازی شود.
مکانیزم پارک برف پاک کن خودرو
مکانیزم پارک برف پاک کن، به‌ویژه در خودروهای مدرن، برای توقف تیغه‌ها در موقعیت مناسب (معمولاً در پایین‌ترین نقطه شیشه جلو) طراحی شده است. این مکانیزم از طریق یک سوئیچ داخلی در موتور یا مجموعه گیربکس عمل می‌کند و با تشخیص موقعیت تیغه‌ها، جریان برق را قطع کرده و آن‌ها را در موقعیت پارک قرار می‌دهد.
در واقع، وقتی راننده برف پاک کن را خاموش می‌کند، موتور الکتریکی همچنان حرکت می‌کند تا تیغه‌ها به نقطه پارک برسند. سوئیچ پارک با تشخیص موقعیت دقیق تیغه‌ها، جریان برق را قطع کرده و از توقف آن‌ها در محل مناسب اطمینان می‌دهد. این طراحی ساده اما مؤثر، تضمین می‌کند که تیغه‌ها همیشه در جای مناسب متوقف شوند و هم دید راننده حفظ شود و هم از آسیب به سیستم جلوگیری شود.
هماهنگی موتور و گیربکس با بازوها
موتور الکتریکی نیروی لازم برای حرکت تیغه‌ها را تأمین می‌کند، اما برای تبدیل حرکت دورانی موتور به حرکت خطی تیغه‌ها، از گیربکس و اهرم‌بندی استفاده می‌شود. گیربکس با کاهش سرعت و افزایش گشتاور موتور، حرکت مناسب برای تیغه‌ها را فراهم می‌کند. اهرم‌بندی این حرکت را به بازوهای تیغه‌ها منتقل کرده و آن‌ها را به حرکت درمی‌آورد. این هماهنگی دقیق بین موتور، گیربکس و اهرم‌بندی باعث عملکرد روان و مؤثر سیستم برف‌پاک‌کن می‌شود
تفاوت برف‌پاک‌کن دستی و برقی
در سیستم‌های برف‌پاک‌کن دستی، راننده با استفاده از اهرم یا دسته‌ای مکانیکی، حرکت تیغه‌ها را کنترل می‌کند. این سیستم‌ها معمولاً در خودروهای قدیمی‌تر مشاهده می‌شوند. اما در سیستم‌های برقی، موتور الکتریکی نیروی لازم برای حرکت تیغه‌ها را تأمین می‌کند و راننده از طریق دسته برف‌پاک‌کن، سرعت و وضعیت حرکت تیغه‌ها را تنظیم می‌کند. سیستم‌های برقی به دلیل عملکرد خودکار و قابلیت تنظیم سرعت، کاربری راحت‌تری دارند و در خودروهای مدرن رایج‌تر هستند.
انواع سیستم‌های برف پاک کن خودرو
سیستم‌های برف‌پاک‌کن بسته به طراحی خودرو و نوع کاربرد، به چند دسته تقسیم می‌شوند که هر کدام مزایا و ویژگی‌های خاص خود را دارند:
- سیستم جفتی (دو بازویی): رایج‌ترین مدل در اکثر خودروها است و بهترین پوشش دید را روی شیشه جلو ایجاد می‌کند. این سیستم با هماهنگی تیغه‌ها و بازوها، حرکت روان و مؤثری ارائه می‌دهد و معمولاً با مکانیزم پارک برف‌پاک‌کن همراه است.
- سیستم تک بازویی: بیشتر در خودروهای خاص یا اسپرت دیده می‌شود و طراحی آن برای شیشه‌های خاص یا زاویه دید متفاوت است.
- برف‌پاک‌کن شیشه عقب و چراغ جلو: این مدل مخصوص خودروهای هاچ‌بک، شاسی‌بلند یا لوکس است و کمک می‌کند دید راننده در شیشه عقب یا روی چراغ‌ها حفظ شود.
با آشنایی با این طبقه‌بندی، کاربران می‌توانند تفاوت سیستم‌های دستی و برقی، نحوه عملکرد مکانیزم پارک و کاربرد هر نوع سیستم برف‌پاک‌کن را بهتر درک کنند و در انتخاب یا نگهداری خودرو دقت بیشتری داشته باشند.
مطالعه مقاله : آشنایی با سیستم شیشه بالابر خودرو و ساختار آن از سایت آریا گستر
مشکلات رایج در برف پاک کن خودرو
به دلایل مختلف مکانیزم برف پاک کن خودرو ممکن است دچار اختلال شود. آشنایی با مشکلات رایج برف پاک کن به راننده کمک می‌کند سریع‌تر علت مشکل را پیدا کرده و برای رفع آن اقدام کند.
حرکت نکردن تیغه‌ها
یکی از شایع‌ترین مشکلات، توقف کامل تیغه‌ها است. این مشکل می‌تواند به دلیل خرابی موتور، قطع شدن فیوز، یا اختلال در سیم‌کشی برف‌پاک‌کن رخ دهد. در این شرایط شیشه جلو تمیز نمی‌شود و دید راننده کاهش می‌یابد.
کند شدن یا صدا دادن برف‌پاک‌کن
گاهی تیغه‌ها با سرعت پایین حرکت می‌کنند یا صدای ناهنجار تولید می‌کنند. انواع حرکت تیغه معیوب بر روی شیشه خودرو می‌تواند شامل موارد زیر باشد:
- حرکت بریده بریده
- خط انداختن روی شیشه
- جیغ کشیدن روی شیشه
- کامل تمیز نکردن شیشه
به‌صورت معمول این معایب می‌توانند ناشی از کمبود روانکار در مکانیزم موتور و مکانیزم اهرم بندی و یا ساییدگی تیغه‌ها، خشک شدن بازوها باشند.
خرابی موتور یا فیوز
خرابی موتور یا سوختن فیوز باعث می‌شود تیغه‌ها به‌صورت کامل کار نکنند. بررسی موتور، گیربکس و فیوزها اولین قدم در عیب‌یابی است.
ساییدگی یا خرابی تیغه‌ها
تیغه‌ها در تماس مستقیم با شیشه هستند و به مرور زمان دچار ساییدگی، ترک یا شکستگی می‌شوند. تیغه‌های فرسوده نه تنها پاک‌کنندگی مناسبی ندارند، بلکه ممکن است به شیشه آسیب برسانند.
روش‌های رفع عیب و نگهداری برف‌پاک‌کن
نگهداری منظم و رفع به موقع مشکلات سیستم برف‌پاک‌کن باعث افزایش طول عمر و عملکرد بهتر آن می‌شود.
بررسی و تعویض تیغه‌ها
تیغه‌ها باید به صورت دوره‌ای بررسی شوند و در صورت ساییدگی یا ترک، تعویض گردند. استفاده از تیغه‌های استاندارد با کیفیت بالا توصیه می‌شود.
عیب‌یابی موتور و گیربکس
اگر تیغه‌ها حرکت نمی‌کنند یا کند شده‌اند، موتور و گیربکس باید بررسی شوند. گاهی مشکل با روانکاری یا تنظیم اهرم‌بندی حل می‌شود و در موارد شدید، تعویض موتور یا قطعات گیربکس ضروری است.
چک کردن مدار و سیم‌کشی
قطع شدن سیم‌ها، خرابی فیوز یا اتصالات ضعیف می‌تواند باعث عملکرد ناقص برف‌پاک‌کن شود. بررسی دوره‌ای مدار و سیم‌کشی، یک روش پیشگیرانه مهم برای جلوگیری از خرابی ناگهانی است.
برف پاک‌کن پراید (نمونه پرکاربرد در ایران)
در پاسخ به سوال اکثر کاربران در خصوص سیستم برف‌پاک‌کن پراید چگونه کار می‌کند، باید گفت: مانند بسیاری از خودروهای اقتصادی، ساختاری ساده اما کاربردی دارد و برای رانندگان ایرانی بسیار آشناست. اجزای اصلی این سیستم شامل: موتور، بازوها، تیغه‌ها، اهرم کنترل و مکانیزم انتقال قدرت است.
موتور برف پاک کن پراید معمولاً در سه حالت حرکت آهسته، تند و خودکار کار می‌کند و به‌علاوه مجهز به سیستم اسپری آب روی شیشه نیز هست تا شیشه جلو همیشه پاک و دید راننده واضح باقی بماند.
آشنایی با اجزای برف پاک کن پراید و نحوه عملکرد آن‌ها برای عیب‌یابی و نگهداری آن اهمیت زیادی دارد. از مشکلات رایج برف پاک کن پراید می‌توان به: کند شدن تیغه‌ها، گیر کردن بازوها یا کار نکردن اسپری شیشه‌شور اشاره کرد؛ که با بررسی موتور، تیغه‌ها و مکانیزم انتقال قدرت به راحتی قابل رفع هستند.
پیشنهاد می‌کنیم برای بررسی تمام محصولات سایت آریاگستر به صفحه پخش لوازم یدکی خودرو مراجعه کنید.
مکانیزم برف‌پاک‌کن و نکات مهم برای عملکرد صحیح
در این مقاله شرح دادیم که: سیستم برف پاک کن خودرو، شامل: موتور، تیغه‌ها، بازوها، اهرم‌بندی و مسیر مدار آب است که با همکاری هم، شیشه جلو را پاک و دید راننده را در شرایط بارانی و برفی تضمین می‌کنند.
آشنایی با مکانیزم برف پاک کن خودرو و اجزای آن به راننده کمک می‌کند مشکلات رایج مثل: کند شدن تیغه‌ها، حرکت نکردن موتور یا اختلال در سیستم شیشه‌شور را سریع‌تر شناسایی و رفع کند. این مشکلات معمولاً با بررسی موتور، تیغه‌ها، گیربکس و مدار الکتریکی قابل حل هستند.
توجه به نگهداری دوره‌ای و بررسی اجزای سیستم نه تنها طول عمر برف‌پاک‌کن را افزایش می‌دهد، بلکه نقش مهمی در ایمنی راننده و جلوگیری از تصادفات دارد. اقداماتی ساده مانند تعویض تیغه‌های فرسوده، بررسی عملکرد موتور و اطمینان از سالم بودن مدار شیشه‌شور می‌تواند تفاوت بزرگی در امنیت رانندگی ایجاد کند.
